Поточные линии сварки балок коробчатого сечения

    1. Вертикальный стан для сборки тавровых балок
    2. Вертикальный стан для сборки тавровых балок Станок для сборки тавровых балок специально используется для сборки и сварки ребер жесткости балок коробчатого сечения. Он в основном включает шасси, поворотный стол, поворотный ротационный привод, зажимное устройство, пневматические детали, трубопровод и т.д.
    1. Оборудование для сварки в среде защитных газов (Диоксид углерода)
    2. Оборудование для сварки в среде защитных газов (Диоксид углерода) Оборудование для сварки в среде защитных газов (Диоксид углерода) используется для сварки собранных балок коробчатого сеченияв в среде защитных газов (Диоксид углерода). Оборудование для сварки в среде защитных газов оснащено сварочной горелкой в среде защитных газов, трайбом-аппаратом, полкой для слежения за сварочным швом, подъёмным сварочным рычагом и т.д.
    1. Вертикальный сборочный стан коробчатого сечения

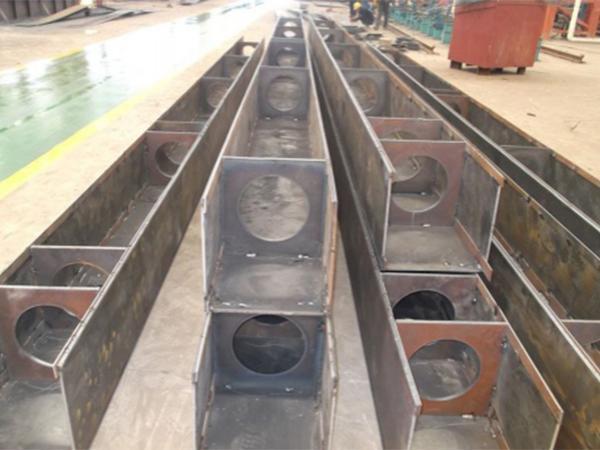

    2. Вертикальный сборочный стан коробчатого сечения С целью удовлетвореления требований обработки балок коробчатого сечения, перекрытие стороны четырёхугольника должны тесно приклеивать армированную пластину для предотвращения истечения жидкотекучих шлаков во время электрошлаковой сварки. В то же время армированные пластины расположены с промежутками.
    1. Аппарат для электрошлаковой сварки
    2. Аппарат для электрошлаковой сварки Аппарат для электрошлаковой сварки используется для сварки медиальных вертикальных швов между балками коробчатого сечения и внутренными армированными плитами. Данный аппарат необходим для производства балок коробчатого сечения.
    1. Машина для дуговой сварки под флюсом тавровых балок
    2. Машина для дуговой сварки под флюсом тавровых балок Машина для дуговой сварки под флюсом используется для дуговой сварки под флюсом собранных балок коробчатого сечения. После подварки и электрошлаковой сварки детали балок коробчатого сечения отправлеются в зону дуговой сварки под флюсом.
    1. Машина для торцевого фрезерования
    2. Машина для торцевого фрезерования Машина для торцевого фрезерования используется для торцевого фрезерования таких деталей ,как балки коробчатого сечения двутавровая балки, подставки, клапана и т.д. С помощью данной машины процесс фрезерования может достигать степени автоматизации, которая отличается высокой производительностью и точностью. Максимальный размер торцевой поверхности деталей составляет 1500×1200мм.
    1. Рельсовая тележка для перемещения балки
    2. Рельсовая тележка для перемещения балки Рельсовая тележка для перемещения балки в основном имеет три действующие функции : ход и подъём и спад.Использование данной тележки более безопасное, чем использование передвижного крана, из-за маленьного расстояния между перемещаемыми деталями и землей. Рельсовая тележка для перемещения балки имеет простую конструкцию, она легка в управлении и может стабильно работать.
    1. Роликовый конвейер
    2. Роликовый конвейер Роликовый конвейер используется для перевозки деталей к соответствующим устройствам, согласно производстивенным технологиям балок коробчатого сечения. Он соответствует требованиям поточных линий сварки балок коробчатого сечения и применяет технологию электрического управления с учетом требований разных рабочих мест к перевозке и контролю.

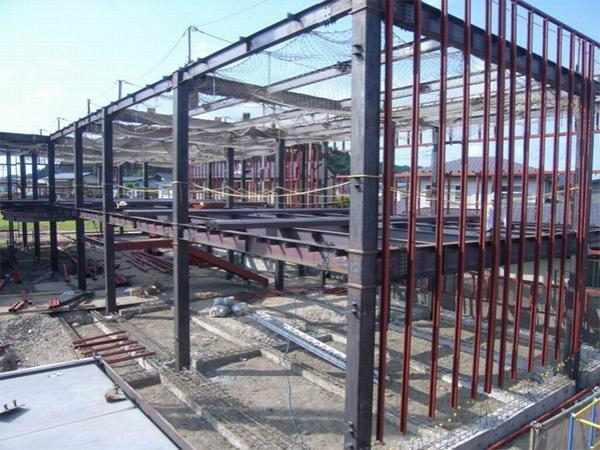

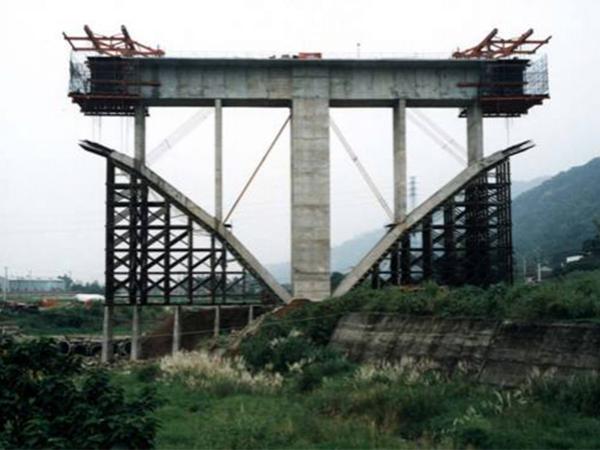

Применение:
Поточные линии сварки балок коробчатого сечения используются для строительства высокоэтажных домов, стадионов, больших мостов и других сооружений. Балка коробчатого сечения обычно представляет собой прямоугольник или квадрат, так как она применяет трубчатую несущую конструкцию, которая состоит из четырех листов. Балки коробчатого сечения отличаются высокой твёрдостью, маленьким весом, высокой интенсивностью. Более того, можно влить бетон в балки коробчатого сечения. Таким образом формируется конструкция зажимного бетона стальной колонны, которая отличается большой осевой нагрузкой, хорошей несущей способностью по изгибающему моменту и горизонтальному усилию. Внутри балок коробчатого сечения также можно установить армированные перегородки.

Поточные линии сварки балок коробчатого сечения

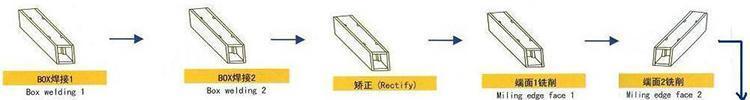

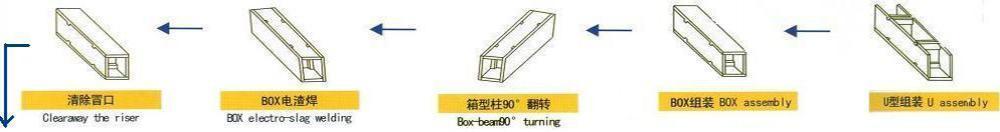

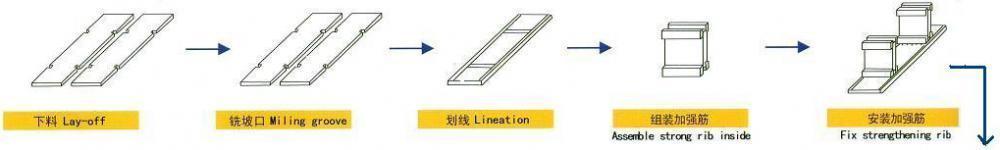

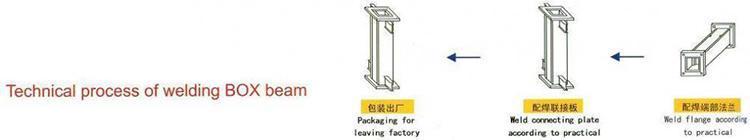

Линия производства:

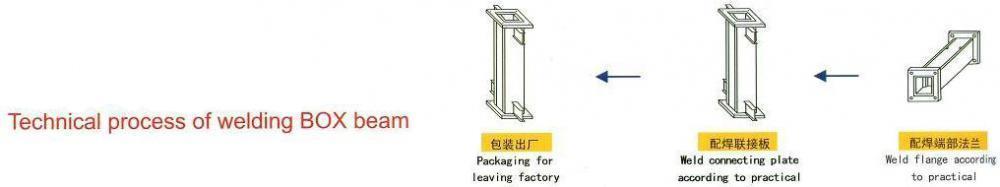

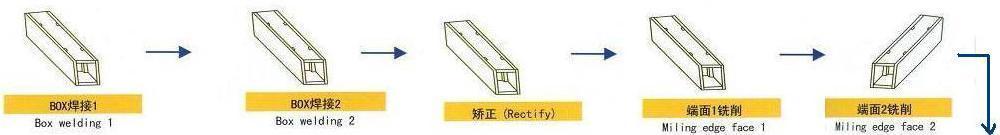

Поточные линии сварки балок коробчатого сечения специально используются для производства балок коробчатого сечения. Они могут реализовать комплектные операции по поточным линиям, такие как вырезание, производство перегородки, сборка балок коробчатого сечения, подварка, электрошлаковая сварка, дуговая сварка под флюсом, обработка торцевой поверхности и т.д.

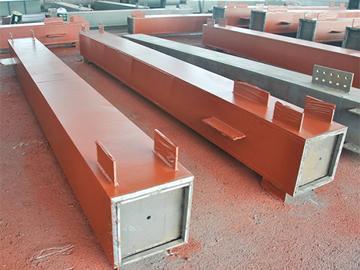

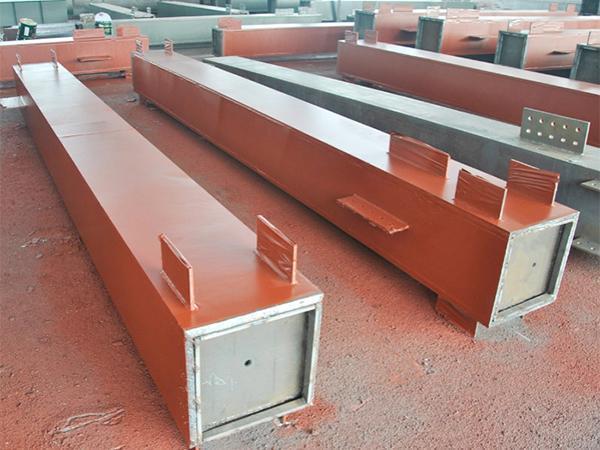

Готовые продукты
Технические параметры:
Технические параметры
Высота балки коробчатого сечения 300-1200мм
Ширина балки коробчатого сечения 300-1200мм
Скорость сварки 0.25-0.75 м/мин(зависит от технологий сварки)
Тип сварки Угловая сварка на плоскости
Диаметр сварочной проволоки 3.0-5.0мм
Способ контроля Частотное преобразование и гомеополярный контроль
Система сварки SAW DC1000 *2 , Линкольн США/ MZ1000,китай

Технические особенности:
Поточные линии сварки балок коробчатого сечения

1. Оборудования поточных линий сварки балок коробчатого сечения включают вертикальный сборочный стан коробчатого сечения, кантователь на 180 градусов, аппарат для электрошлаковой сварки, машина для дуговой сварки под флюсом тавровых балок, машина для торцевого фрезерования и т.д. Они используются для сборки перегородок, U-типа, типа балок коробчатого сечения, они также используются в таких сферах , как гидравлическое переворачивание, электрошлаковая сварка, подварка, дуговая сварка под флюсом, обработка торцевых поверхностей и так далее.
2. В компании имеются 13 обрабатывающих центров с ЧПУ, 6 обрабатывающих центров более 3 метров. После сварки, главная станина машины производится в обрабатывающем центре с ЧПУ для обеспечения точности сборки и долгого срока службы.
3. Большинство легко изнашиваемых деталей обрабатываются в компании Jinfeng, так что складские запасы богатые,а послепродажное обслуживание предоставляется вовремя.

Мощь предприятия
Компания Jinfeng имеет механический отдел, отдел электроприборов, отдел программного обеспечения и сильную техническую команду(80 человек) . Компания приняла инженеров высшей категории ESAB (ЭСАБ) для совместного проектирования разных линий производства.
Компания Jinfeng имеет сильную мощь, благодаря 13-ти импортных обрабатывающих оборудований с ЧПУ и 3 больших обрабатывающих оборудований(4m x 12m), около 300 шлифовальных станков с ЧПУ, сверлильных станков, фрезерных станков и других оборудований.
В компании есть прокатно-ремонтный цех обработки 5-ти металлов, цех для сварки листов, сборочный цех, упаковочный цех, цех окраски распилением, сушки и т.д.
