Применение :

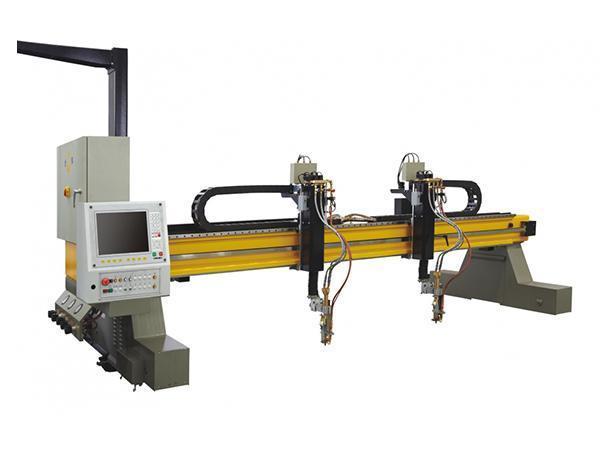

Многоголовочная машина плазменной резки используется для резки сложных форм и быстроходной резки тонких стальных листов. Многоголовочная машина плазменной резки имеет высокую эффективность и производность .
| Наименование пунктов | Содержание пунктов |
| Модель | MG |
| Система цифрового управления с ЧПУ | Отечественная или импортная |
| Способ привода | Двусторонний привод |
| Пролёт машины | 3000～6500mm |
| Активная ширина резки | Пролёт машины-800mm |
| Длина направляющей | 8～40m |
| Активная длина резки | Активная ширина резки～2m |
| Устройство перемещения с ЧПУ | 1～2 комплекта |
| Газовая резка | по желанию |
| Стандарт направляющей | 38kg/m |
| Программа для оптимизации раскроя | FASTCAM/APNS3000(1 комплект) |
| Источник питания для станка плазменной резки | ＜200A |
| Способ подьёма | С помощью давление дуги(X комплектов) |
| Способ удаления пыли | Сухое / кессон для абсорбции пили/под водой |
| Альтернативные функции | Опыливание и разметка/ Прошивка третьего ранга/резка скоса кромки |
| Скорость при холостом ходе | 0.1～6m/min |
| Расстояние подъёма и спада газового резака | 200mm |
| Точность позиционирования | ±0.5mm/10m |
| Повторная точность | ±0.4mm/10m |
| Точность разметки | ≤0.5mm |
| Заданная погрешность скороти | ≤±5％ |
| Грубость поверхности резки | Ra12.5～25 |
| Точность автоматического регулирования высоты | ≤0.5mm |
| Размер машины | 4.8m×1.8m×2.3m |
Особенности:
1. Путём автоматической сварки формируются поперечная балка и станина, которые имеют хорошую прочность.
2. Устраняет напряжение всех изделий, для защиты поперечных балкок от деформации.
3. Многоосьевой обрабатывающий центр нашей компании выполняет многостороннюю обработку один раз, при высокой точности,тем самым делая изделия очень прочными.Они имеют более длительный срок службы.

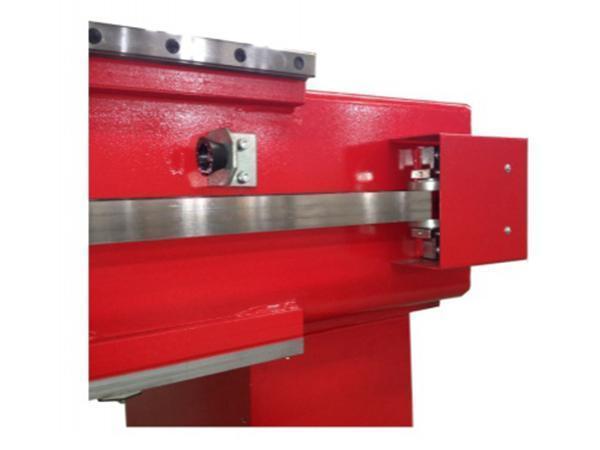

4. Использует вертикальные и горизонтальные линейные направляющие.
5. Между зубчатым колесом и зубчатой рейкой используется пружинное зацепление, поэтому многоголовочная машина плазменной резки очень прочная и устойчивая.

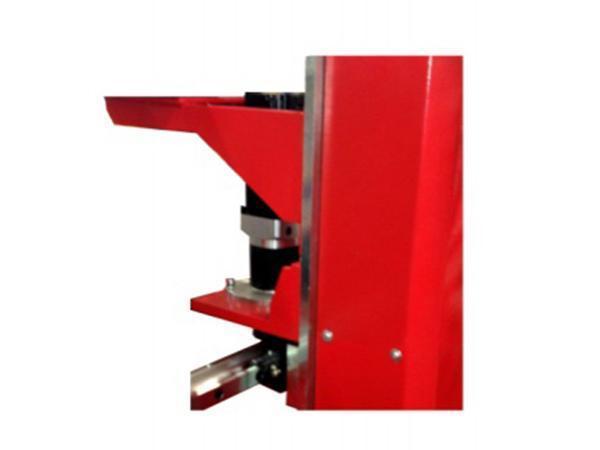

6. База газового резака может избегать столкновения со всех сторон. Подъёмная установка газового резака может использовать ручное регулирование, электрическое регулирование и автоматическое регулирование.

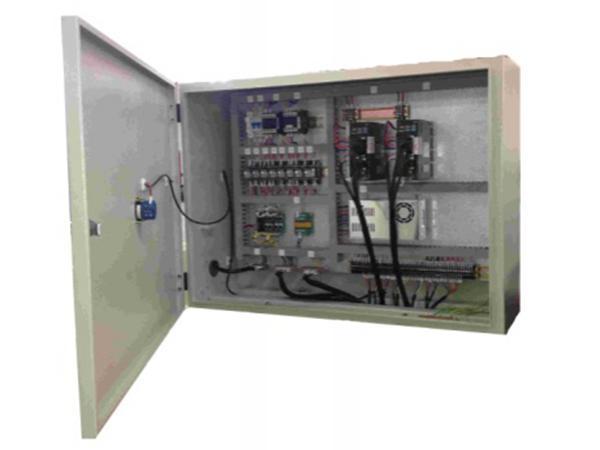

7. Оснащен импортной системой управления PLC(Программируемый логистический компьютер)

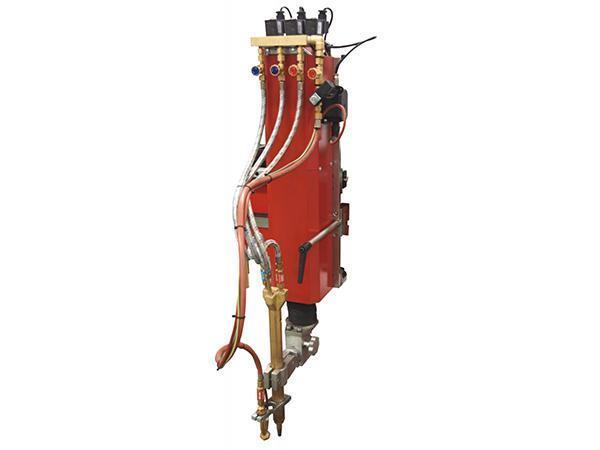

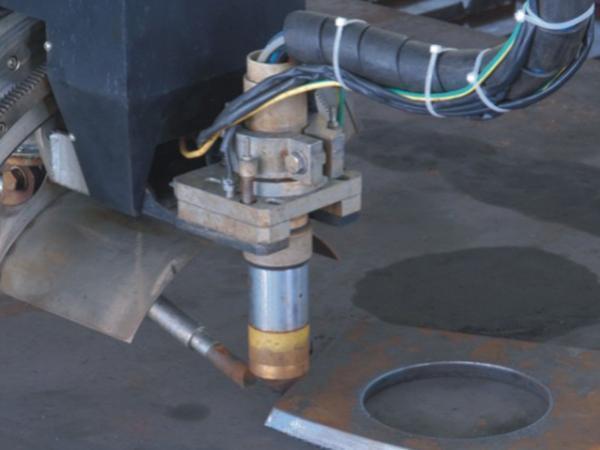

1. Однопламенный газовый резак
Однопламенный газовый резак используется для резки разнообразной геометрической формы.В кождом воздухозаборнике установлен предохранительный затвор. На поверхности газовых труб,в зоне высоких температур, закреплена плетеная сеть из нержавеющей стали. Рукоять регулирует отношение смеси между кислородом и газом. Максимальная толщина резки - 200mm.Мы также можем увеличить максимальную толщину резки(например 300mm ) для специальных заказов.

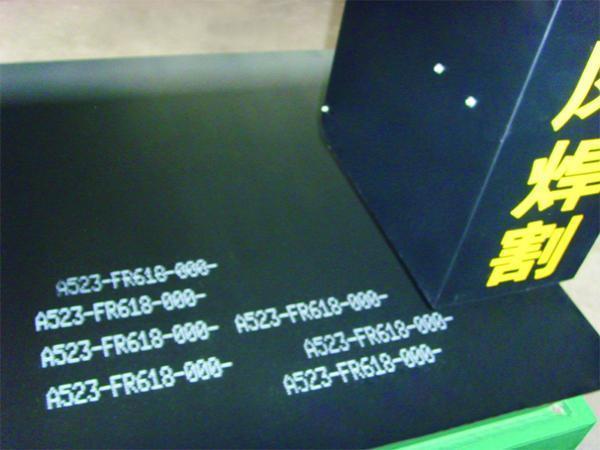

2. Порошковое разметочное устройство
Порошковое разметочное устройство очень важно для резки. Эта опция показывает рисунок, выдает программу резки, устанавливает географическое положение сварки заранее, делает отметки на назначенном месте. Белая пористая линия (0.8-1mm)на поверхности стали, имеет стойкость к выцветанию,которое контролируется на компьютере.

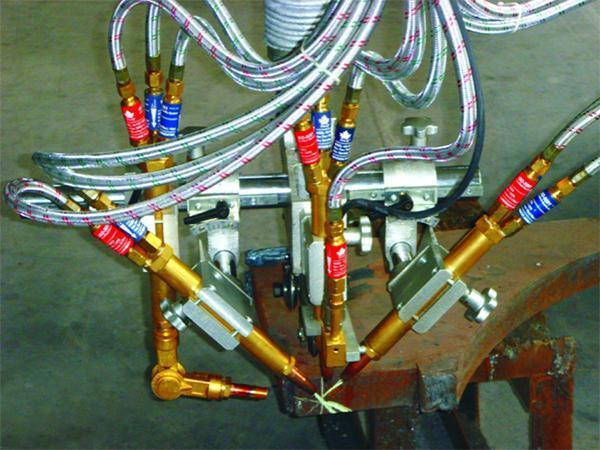

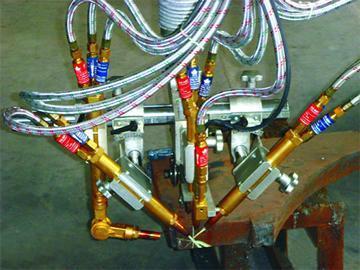

3. Газовый резак с трех/четырехкратным пламенем для прямой линии

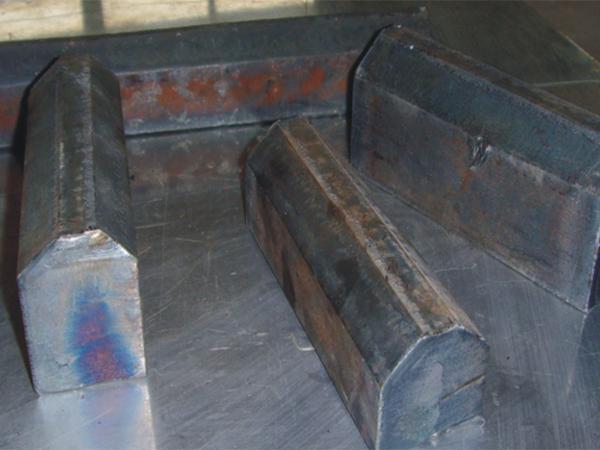

Газовый резак с трех/четырехкратным пламенем для прямой линии используется для резки скоса кромки. 3-4 газовых резака установлены на рукоятке для одновременного выполнения резки и сварки соединения. Формы разделки кромки -V, К,Y,Х – образные, и угол скоса кромки изменяется в пределах 0-45°, имаксимальная толщина резки - 75mm. По требованиям клиентов можно добавить газовый резак для предварительного подогрева или газовый резак для резки большого угла скоса кромки.

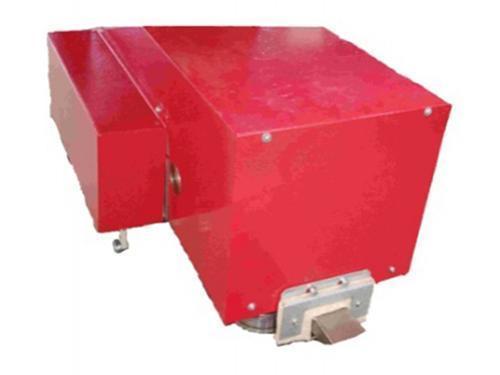

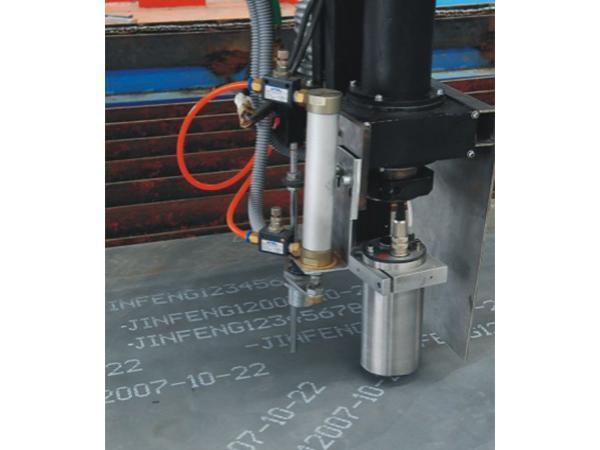

4. Струйный прибор маркировки
Струйный прибор маркировки – это последнее вспомогательное устройство в процессе резки. Струйный прибор маркировки исполльзуется для струйной печати знаков, которое регулирует ширину и высоту струйной печати , выполняет прямую и обратную струйную печать, печать даты и времени, рисунков,логотипов и так далее.
Струйный прибор маркировки имеет высокую эффективность и хорошее качество струйной печати. Например:
1) Количество записанной информации на стальном листе увеличивается.
2) Струйный прибор маркировки защищен от ручной работы.
3) Исправляет орфографические ошибки.
4) Скорость струйной печати - 12m/min.
5) Полная автоматика обеспечивает высокую эффективность.

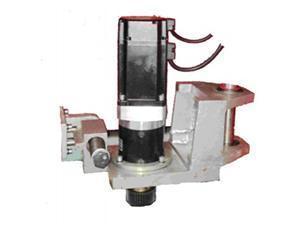

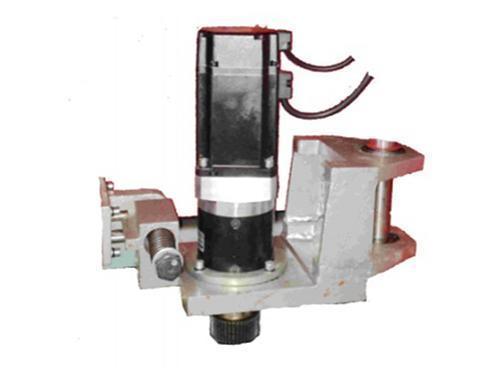

5. Вращающийся газовый резак/наклоненный резак для контуров/газовый резак кривой линии.
Вращающийся газовый резак крутится около середины резки и делает ±45° биение. С помощью вращения и биения можно резать скос кромки определённого или переменного угла. Верхняя плоскость точки резки – это начальная точка вращения и биения.Газовый резак может делать ±540° вращение, поэтому угол разделки не отклоняется. Кроме того, в таком газовом резаке установлены позиционирующее устройство и устройство защиты от столкновения, чтобы повысить уровень безопасности.

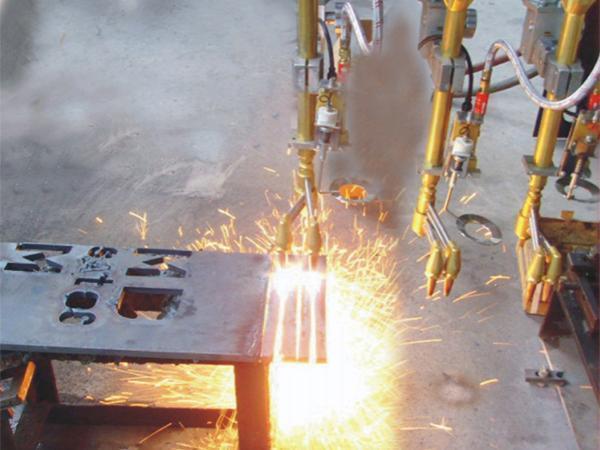

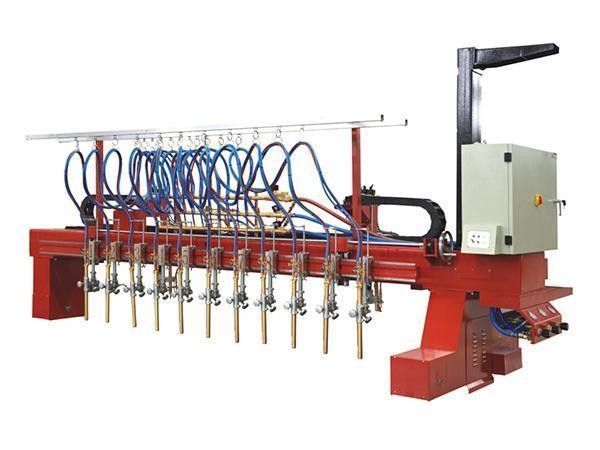

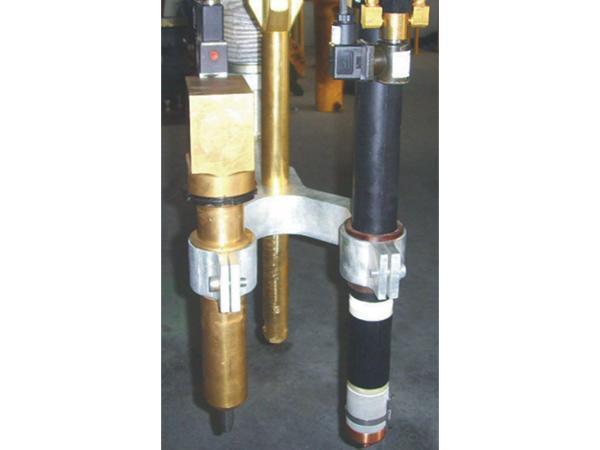

6. Двойной или удвоеный резак.
Двойные или удвоеные газовые резаки применяются для прямолинейной резки,регулируемый диапазон которых между двумя соплами резки составляет- 80mm-200mm. С помощью программы для оптимизации раскроя,повышается коэффициент стальных листов тем самым обеспечивая нахождения оптимальных комбинаций для наилучших частей для резки. Двойные или удвоеные газовые резаки могут выполнять резку одинаковых или симметричных деталей.
